Graphtec 내전압형 다채널 데이터 로거 GL840-WV

전압 및 온도를 포함한 다양한 신호를 고정밀로 측정하는 데 적합한 내전압형 다채널 데이터 로거입니다. 최대 200채널까지 확장이 가능하며, 내장된 4GB 플래시 메모리와 SD카드 슬롯을 통해 장시간 데이터 기록이 가능합니다.

주요 특징

• 유연한 입력 시스템: 전압, 온도(열전대/RTD), 습도, 로직, 펄스 신호 등 다양한 측정이 가능합니다.

• 고속 샘플링: 전압 측정 시 최고 10ms의 빠른 샘플링 속도를 제공합니다.

• 내전압 모델: GL840-WV 모델은 특히 높은 전압 환경에서의 측정에 적합하며, 채널 간 간섭을 줄여주는 절연 채널 시스템을 갖추고 있어 정확한 측정이 가능합니다.

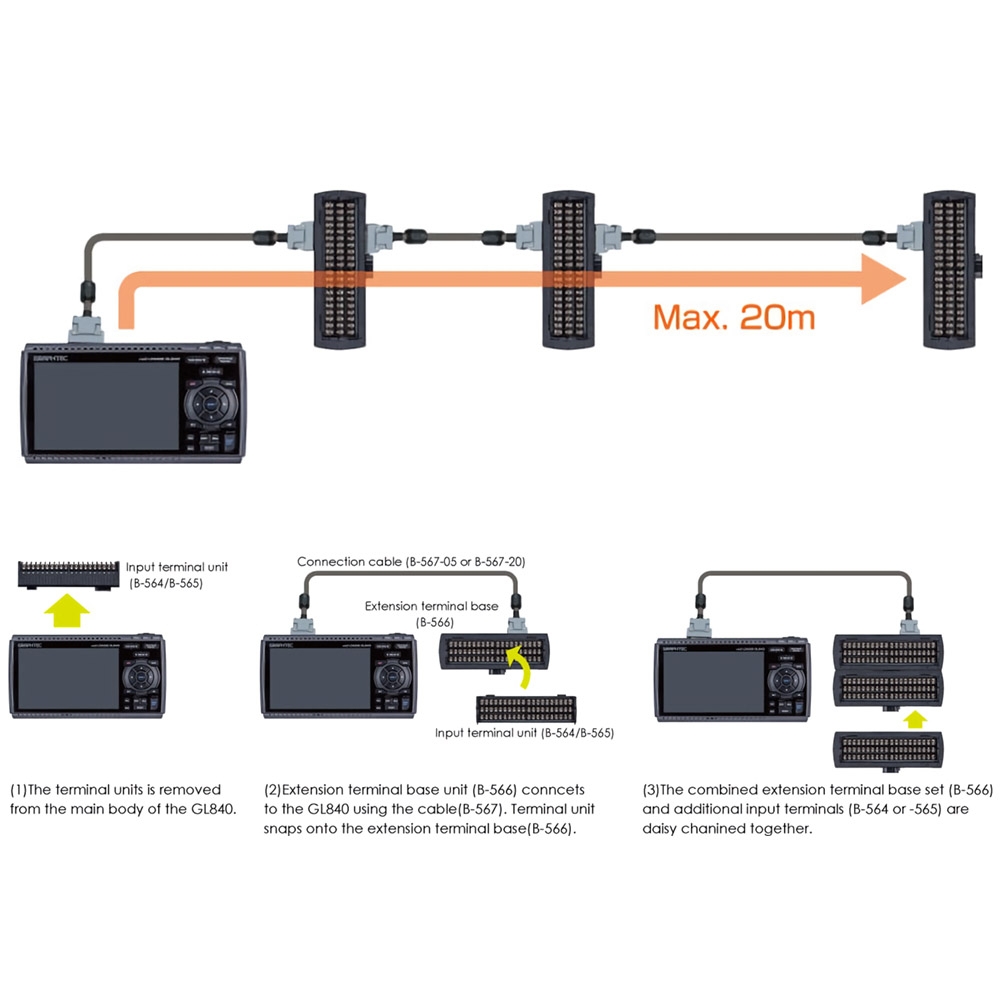

• 확장성: 기본 20채널에서 확장 유닛을 연결하여 최대 200채널까지 확장할 수 있습니다.

• 무선 LAN 기능 (옵션): 무선 LAN 유닛을 사용하여 원격으로 데이터를 모니터링하고 제어할 수 있습니다.

• 다양한 저장 기능: 내장된 4GB 플래시 메모리와 최대 32GB를 지원하는 SDHC 카드 슬롯을 통해 데이터를 안전하게 저장합니다.

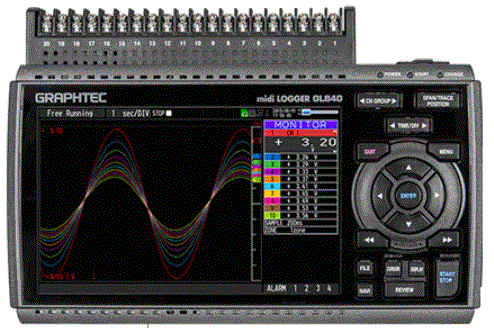

• 직관적인 디스플레이: 7인치 와이드 컬러 LCD(WVGA: 800 x 480)를 통해 실시간으로 파형이나 디지털 값을 확인할 수 있습니다.

• PC 연결: USB 및 이더넷(LAN) 인터페이스를 지원하며, 전용 소프트웨어(APS)를 통해 PC에서 실시간으로 데이터를 수집하고 분석할 수 있습니다.

기술 사양

• 아날로그 채널 수: 기본 20채널 (최대 200채널 확장 가능)

• 입력 유형: 전압, 열전대(R, S, B, K, E, T, J, N, W), RTD(Pt100, JPt100, Pt1000)

• 측정 간격: 10ms ~ 1시간 (전압 측정 시 10ms ~ 50ms 지원)

• 메모리: 내장 4GB 플래시 메모리, SD카드 슬롯 (최대 32GB SDHC 지원)

• 디스플레이: 7인치 TFT 컬러 LCD (WVGA)

• 인터페이스: USB 2.0, 이더넷(10BASE-T/100BASE-TX), 무선 LAN (옵션)

• 전원: AC 어댑터 (100-240V), DC 전원 (8.5-24V, 옵션), 배터리 팩 (옵션)

• 크기: 약 246 x 170.4 x 58.2 mm (돌출부 제외)

• 무게: 약 1,218g (커버 포함)

활용 분야

• 자동차 연구 및 개발: 차량 부품의 온도, 전압, 전류 등 다양한 신호 측정.

• 산업 시설 유지보수: 생산 라인 장비의 온도 및 전압 변화 모니터링.

• 건축 및 환경 연구: 건물 내부/외부의 온도, 습도 변화 기록.

• 전력 시스템 분석: 배터리 팩 및 고전압 부품의 성능 테스트.
