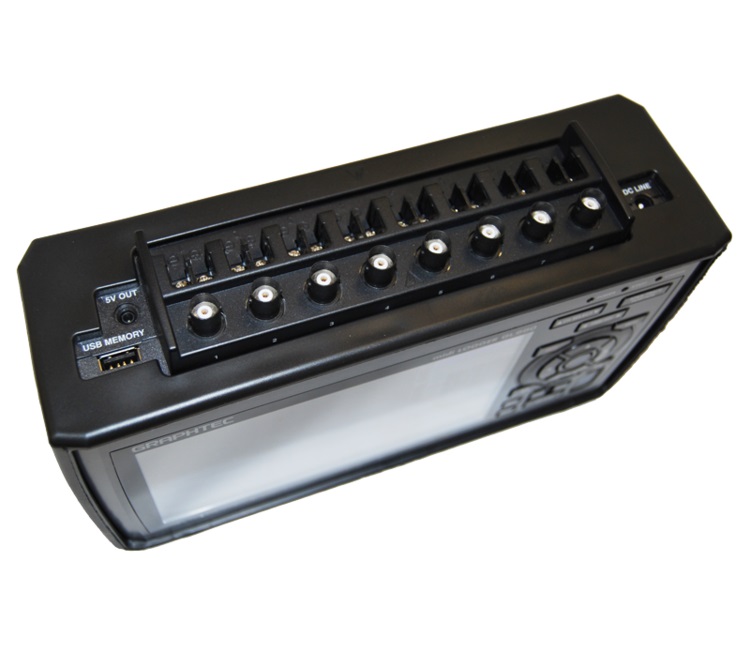

GRAPHTEC GL980은 다목적 측정 애플리케이션을 위해 설계된 고속 8채널 절연 데이터 로거

주요 특징

• 고속 동시 샘플링: GL980은 8개의 아날로그 채널 모두에서 최대 1 MS/s (1 마이크로초)의 고속 샘플링을 자랑합니다.

                               각 채널에 개별 16비트 A/D 변환기를 사용하여 샘플링 속도 저하를 방지합니다.

• 절연 입력: 각 채널에는 신호가 간섭으로부터 보호되고 정확한 측정을 보장하기 위한 절연 입력 메커니즘이 있어 특히 고전압 또는           노이즈가 많은 환경에서 유용합니다.

• 다기능 입력: 다양한 매개변수를 측정할 수 있습니다:

  • 전압: DC 전압은 20mV에서 500V까지, True RMS (AC/DC 결합)는 10mVrms에서 250Vrms까지 측정합니다.

  • 온도: 다양한 열전대 유형 (K, J, E, T, R, S, B, N, W)을 지원합니다.

  • 습도: 옵션인 B-530 습도 센서를 통해 측정합니다.

  • 펄스: 누적, 순간 또는 RPM 측정을 위한 4개 채널을 제공합니다.

  • 로직: 온/오프 이벤트를 위한 4개 채널을 제공합니다.

• 대용량 내부 메모리: 고속 단시간 기록을 위한 4M 샘플/채널의 내장 RAM과 장시간 기록을 위한 4GB의 내장 플래시 메모리가               장착  되어 있습니다.

• 외부 저장 장치: 확장 저장을 위해 SD 카드와 USB 플래시 메모리 장치를 모두 지원합니다.

• 7인치 컬러 LCD 디스플레이: 손쉬운 설정, 실시간 파형 표시 (Y-T, X-Y) 및 디지털 값 모니터링을 위한 선명한 시각적 인터페이스를 제공합니다. PC 없이도 독립형으로 작동할 수 있습니다.

• PC 연결성: PC 통신을 위한 이더넷 (LAN) 및 USB 인터페이스를 모두 갖추고 있습니다.

  • 이더넷 기능: 웹 서버, FTP 서버, NTP 클라이언트, 이메일 전송 (알람, 배터리 부족 등)을 지원합니다.

  • USB 드라이브 모드: USB 대용량 저장 장치로 작동하여 PC로 파일 전송이 쉽습니다.

• 고급 트리거 및 알람 기능: 아날로그, 논리 또는 펄스 입력 기반의 유연한 트리거 옵션을 제공하며, 다양한 모드 (High, Low, Window-in/out, Rising/Falling 등)와 조합 논리 (OR/AND)를 지원합니다. 알람은 신호 출력 또는 이메일 알림과 같은 동작을 트리거할 수 있습니다.

• 편리한 데이터 기록 기능: 메모리 분할, 링 모드, 릴레이 모드, 자동 저장, 데이터 백업, 핫 스왑 및 검색 기능과 같은 기능을 포함합니다.

• 번들 소프트웨어: PC용 GL Connection 및 GL980_2000-APS 소프트웨어가 함께 제공되어 원격 제어, 실시간 데이터 캡처, 데이터 재생, 분석 (X-T, X-Y, FFT) 및 Excel로 직접 내보내기를 가능하게 합니다.

• 휴대용 디자인: 탁상용 및 휴대용으로 모두 설계되었으며, 내부 배터리 전원 옵션도 있습니다.

일반적인 적용 분야

Graphtec GL980은 고속 및 다채널 데이터 수집이 필요한 광범위한 애플리케이션에 적합합니다:

• 기계 성능 및 내구성 테스트: 기계에서 발생하는 동적 신호를 캡처합니다.

• 진동 분석: 반복되는 파형을 측정하고 이상을 감지합니다.

• 자동차 테스트: 차량 개발 및 테스트에서 다양한 매개변수를 모니터링합니다.

• 전력 모니터링: 전기 시스템의 전압 및 전류를 측정합니다.

• 환경 모니터링: 온도 및 습도 데이터를 기록합니다.

• 연구 개발: 실험실 환경에서의 일반적인 데이터 로깅에 사용됩니다.

• 산업 공정 모니터링: 제조 및 기타 산업 공정에서 중요한 매개변수를 추적합니다.
