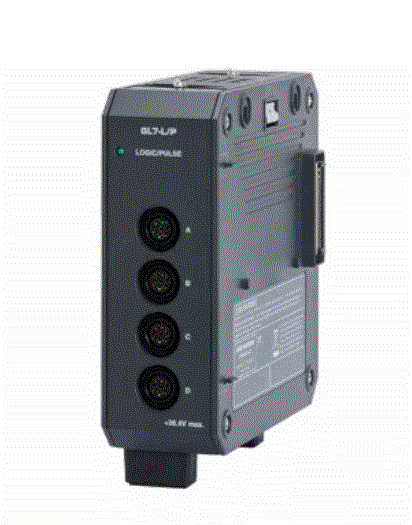

[Graphtec 정품] midi LOGGER GL7000 전용 16채널 로직/펄스 입력 모듈 (GL7-L/P)

### 01. 한눈에 보는 핵심 포인트

• 압도적인 16채널: 모듈 하나당 로직 또는 펄스 신호를 최대 16개까지 수용

• 듀얼 모드 지원: 로직(ON/OFF)과 펄스(회전/수량) 측정을 자유롭게 선택

• 다양한 측정 항목: 순간 회전수(RPM), 누적 카운트, 인스턴트 주파수 등 지원

• 고속 샘플링: 시스템 클럭과 동기화되어 정밀한 시간 데이터 제공

### 02. GL7-L/P의 핵심 기능

1) 로직(Logic) 측정 모드

장비의 접점 신호를 실시간으로 감시합니다. 스위치가 켜졌는지, 밸브가 열렸는지 등 최대 16개의 동작 상태를 그래프로 한눈에 확인할 수 있어 트러블슈팅에 필수적입니다.

2) 펄스(Pulse) 측정 모드

센서로부터 들어오는 펄스 신호를 계산하여 다음과 같은 데이터를 산출합니다.

• 회전수(Revs): 모터나 엔진의 RPM 측정

• 누적수(Counts): 생산량이나 유량의 합계 계산

• 순간수(Inst.): 초당/분당 변화량 실시간 파악

3) 간편한 커넥터 방식

전용 입력 케이블을 사용하여 복잡한 배선 없이도 여러 채널을 깔끔하게 연결할 수 있습니다.

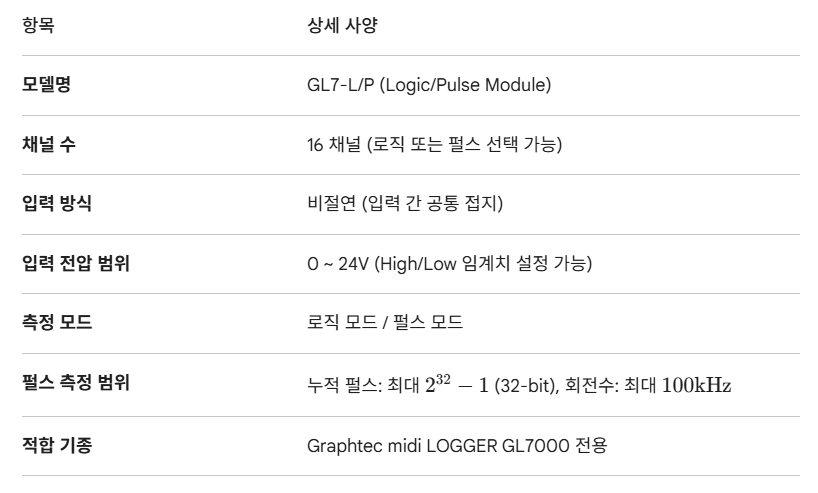

### 03. 주요 제품 사양 (Specifications)

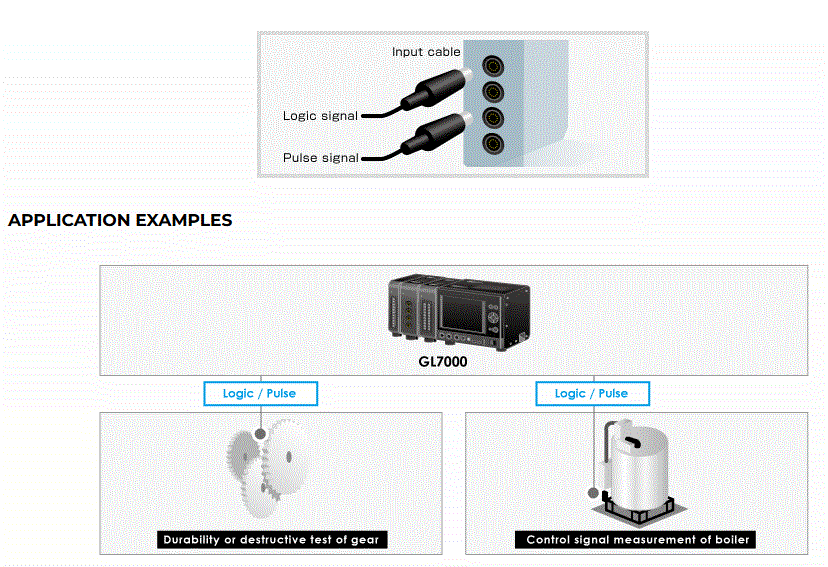

### 04. 활용 사례 (Application)

• ✅ 생산 공정 자동화: 설비 가동률 분석 및 알람 로그 기록

• ✅ 자동차 엔진 테스트: 엔진 회전수(RPM)와 유량 센서 데이터 동기화

• ✅ 에너지 관리: 전력량계나 유량계의 펄스 출력을 받아 누적 사용량 측정

• ✅ 성능 검증: 물리적 신호(전압, 온도)와 디지털 제어 신호의 선후 관계 분석

### 05. 구성품 안내

• 구성: GL7-L/P 모듈 본체, 사용자 매뉴얼

• 별매품: 입력 케이블 (B-513 등 전용 프로브 필요)

• 주의: 본 모듈은 단독 작동이 불가능하며, 반드시 GL7000 본체가 필요합니다.
