그라프텍 B-563SL은 GL860 시리즈 다채널 데이터 로거와 함께 사용되는 입력 터미널 블록입니다.

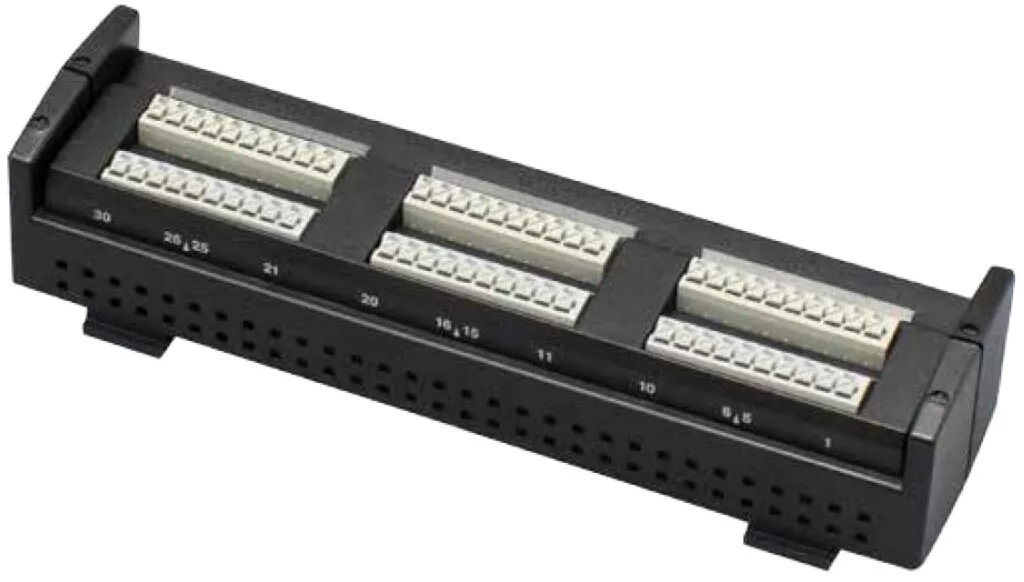

그라프텍 B-563SL 입력 터미널 블록

[제품명: GL860 시리즈용 20채널 무나사 입력 터미널]

[핵심 슬로건: 쉽고 빠른 연결, 정확하고 안정적인 데이터 수집의 시작]

제품 개요

그라프텍 B-563SL은 그라프텍 GL860 시리즈 다채널 데이터 로거를 위한 20채널 무나사(Screwless) 입력 터미널 블록입니다. 혁신적인 무나사 단자 방식을 채택하여 센서 연결 작업을 간편하고 빠르게 수행할 수 있도록 설계되었습니다. 전압 및 열전대(Thermocouple)와 같은 다양한 아날로그 센서의 신호를 GL860 데이터 로거로 정확하게 전달하여, 광범위한 측정 애플리케이션에 유연하게 대응합니다.

주요 특징 및 장점

• 20채널 멀티 입력:

  • 20개의 독립적인 입력 채널을 제공하여 다양한 측정 포인트를 동시에 모니터링할 수 있습니다.

  • GL860 본체와 함께 사용 시 기본 20채널 구성이 가능하며, B-566 확장 베이스와 B-567 확장 케이블을 통해 최대 200채널까지 확장이 가능하여 대규모 측정 환경에 적합합니다.

• 무나사 터미널 방식 (Screwless Terminal):

  • 별도의 드라이버나 도구 없이 빠르고 간편하게 센서 와이어를 연결 및 분리할 수 있어 작업 효율성을 극대화합니다.

  • 견고한 고정 방식으로 안정적인 신호 연결을 보장합니다.

• 다양한 신호 입력 지원:

  • 전압 측정: 20mV부터 100V까지 폭넓은 전압 범위를 지원하여 다양한 전기 신호를 정밀하게 측정합니다.

    • 20, 50, 100, 200, 500 mV

    • 1, 2, 5, 10, 20, 50, 100 V

    • 1-5 V F.S.

  • 온도 측정 (열전대): K, J, E, T, R, S, B, N, C (W: WRe5-26) 등 다양한 종류의 열전대를 지원하여 정밀한 온도 모니터링이 가능합니다.

  • 습도 측정: (옵션 B-530 습도 센서 연결 시) 0%~100%까지 습도 측정을 지원합니다.

  • 전류 측정: 외부 250옴 저항을 통해 4-20mA 전류 신호 측정이 가능합니다.

• 고립(Isolated) 입력 방식:

  • 포토 MOS 릴레이 스캐닝 시스템을 통해 모든 채널이 서로 고립(Isolated)되어 있어, 측정 채널 간의 간섭을 최소화하고 노이즈에 강한 안정적인 측정을 제공합니다.

  • 입력 단자 간 최대 허용 전압: 60Vp-p (입력 단자와 GND 간 최대 60Vp-p)

• GL860 데이터 로거와의 완벽한 호환성:

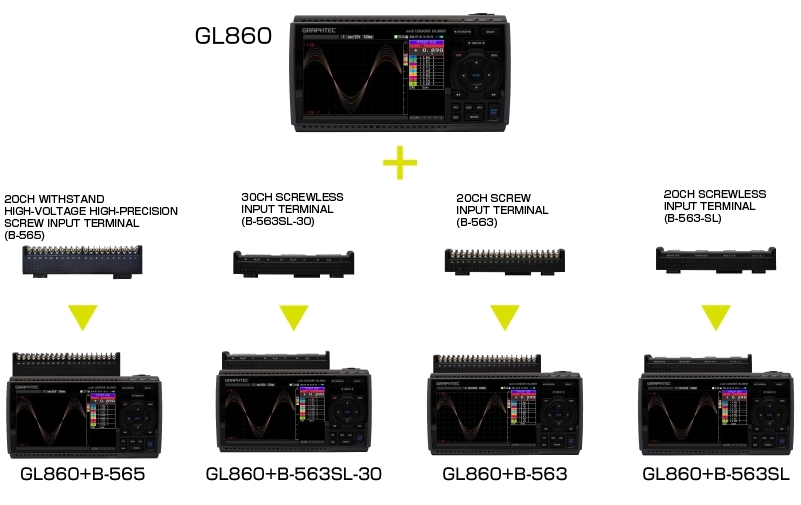

  • GL860 본체에 직접 장착하거나, B-566 확장 베이스에 연결하여 채널을 확장할 수 있습니다.

  • GL860의 16비트 ADC 해상도와 결합하여 고정밀 데이터 수집을 실현합니다.

기술 사양

주요 적용 분야

• 산업 현장 모니터링: 생산 설비, 공정 제어, 기계류 상태 감시

• 연구 개발: 제품 성능 테스트, 신소재 개발, 실험 데이터 수집

• 환경 모니터링: 온도, 습도, 전압 등 환경 변화 측정

• 전기/전자 테스트: 전압 변동, 센서 출력 신호 측정

• 교육 및 실습: 대학 및 연구기관에서의 실험 데이터 수집

GL860 데이터 로거와 함께 최고의 성능을 경험하세요!

그라프텍 B-563SL은 GL860 데이터 로거와 결합하여 사용자에게 유연하고 강력한 측정 솔루션을 제공합니다. 직관적인 연결 방식과 안정적인 성능으로 귀하의 데이터 수집 작업을 더욱 효율적으로 만듭니다.
