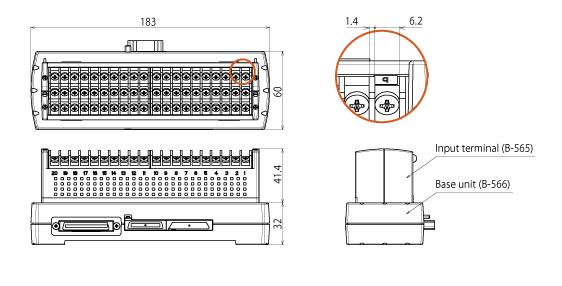

Graphtec B-565는 주로 GL840-WV및 GL860 Graphtec 데이터 로거를 위해 설계된 전문 20채널 입력 터미널 블록입니다. 이는 높은 내전압과 고정밀 기능으로 다른 터미널 블록과 차별화됩니다.

주요 특징 및 기능

• 높은 내전압: 표준 입력 터미널과 달리, B-565는 더 높은 전압을 처리하도록 제작되어 높은 전위가 존재하는 애플리케이션에 적합합니다. 입력 단자 간 최대 600Vp-p 및 **입력 단자와 접지 간 2300 VACrms (1분)**의 내전압을 가집니다.

• 20 채널: 20개의 아날로그 입력 채널을 제공하여 여러 신호를 동시에 측정할 수 있습니다.

• 다중 입력 유형: B-565는 다양한 입력 유형을 지원합니다:

  • 전압: 20mV부터 100V까지 다양한 범위(1-5V F.S. 포함).

  • 열전대: K, J, E, T, R, S, B, N, W (WRe5-26) 유형으로 온도 측정.

  • RTD (저항 온도 감지기): Pt100, JPt100, Pt1000 (IEC751) 유형으로 정밀 온도 측정 (3선식만 지원).

  • 습도: 선택 사양인 B-530 습도 센서와 함께 사용 시.

• 높은 정확도: $\pm(0.05% \text{ of F.S.}+10 \mu V)$의 전압 측정 정확도로 고정밀 측정을 제공합니다.

• 절연, 평형 입력: 모든 채널은 절연된 평형 입력 기능을 갖추고 있어 노이즈를 최소화하고 측정 신뢰성을 향상시킵니다.

• 나사 터미널 (M3): M3 나사 터미널을 사용하여 안전하고 신뢰할 수 있는 센서 배선 연결이 가능합니다.

• 확장성: B-565는 호환되는 데이터 로거의 채널 수를 확장하는 데 사용될 수 있습니다. B-566 확장 터미널 베이스 유닛 및 B-567 연결 케이블과 결합하여 여러 유닛을 데이지 체인 방식으로 연결하면 단일 GL840 또는 GLT400 데이터 로거에서 최대 200개 채널까지 확장할 수 있습니다.

일반적인 응용 분야

B-565는 다음과 같은 데이터 로깅 애플리케이션에 이상적입니다:

• 고전압 측정: 표준 터미널로는 충분하지 않거나 안전하지 않을 수 있는 경우.

• 정밀 온도 모니터링: 특히 RTD 센서 사용 시.

• 확장된 채널 수: 데이터 로거의 기본 20채널 이상이 필요한 경우.

• 산업 및 연구 환경: 견고하고 정확한 데이터 수집이 중요한 경우.

호환성

Graphtec B-565는 다음 Graphtec 데이터 로거와 특별히 호환됩니다:

• GL840-WV

• GL860과 함께 사용하면 향상된 온도 정확도와 높은 DC 전압 처리가 가능합니다.

요약하자면, Graphtec 데이터 로거를 사용하여 광범위한 신호를, 특히 고전압에서 또는 높은 정밀도로 측정해야 하고 확장 가능한 시스템이 필요하다면, B-565가 바로 찾고 계신 액세서리일 것입니다.
