OMRON S8VS-12024AP Switching Power Supply

"멈추지 않는 설비를 위한 예지 보전 SMPS"

120W | 24VDC | 5A | 유지보수 모니터 탑재 | 알람 출력형

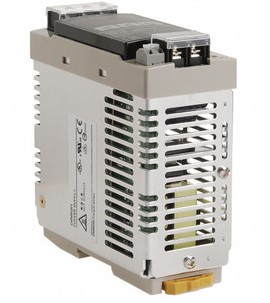

[참고용 제품 이미지입니다]

1. 제품 개요 (Product Overview)

OMRON S8VS-12024AP는 단순한 전원 공급 장치를 넘어선 **'스마트 파워 서플라이'**입니다. 산업 현장에서 가장 많이 사용되는 24V / 120W 용량에, 오므론만의 독자적인 알고리즘으로 내부 전해 콘덴서의 수명을 계산하여 디지털 디스플레이로 표시해 줍니다.

이를 통해 전원 고장으로 인한 설비의 불시 정지를 예방하고, 계획적인 유지보수(예지 보전)를 실현할 수 있습니다. AP 모델은 수명 부족 시 외부로 신호를 보내는 알람 출력 기능까지 포함된 고급형 모델입니다.

2. 핵심 기능 (Key Features)

📊 1. 유지보수 시기 예측 (Maintenance Forecast Monitor)

• 디지털 표시: 본체 전면의 3자리 7-세그먼트 LED를 통해 파워 서플라이의 남은 수명을 '연(Year)' 단위(또는 백분율)로 실시간 표시합니다.

• 교체 알림: 수명이 다하기 전 미리 경고하여 라인 셧다운을 방지합니다.

🚨 2. 알람 출력 기능 (Alarm Output - Sinking)

• 제품 수명이 설정치 이하로 떨어지면 외부 PLC나 경광등으로 신호를 보낼 수 있는 알람 출력(Transistor Sinking) 단자를 제공합니다. (AP 모델 전용 기능)

⚡ 3. 안정적인 전원 공급 & 콤팩트 디자인

• 120W 고효율: 폭넓은 입력 전압(AC 100-240V)과 안정적인 DC 24V 출력을 제공합니다.

• DIN 레일 마운트: 제어반 내 설치가 간편한 표준 DIN 레일 체결 방식입니다.

• 내환경성: 진동 및 충격에 강한 산업용 설계가 적용되었습니다.

3. 기술 사양 (Technical Specifications)

4. 상세 기능 설명 (Detail Functions)

Q. '수명 예측'은 어떻게 작동하나요?

내부 회로의 전해 콘덴서 온도를 실시간으로 모니터링하고, 부하율과 가동 시간을 계산하여 예상 수명을 산출합니다.

• Full: 수명이 충분함 (약 10년 이상)

• Half: 수명이 절반 정도 남음

• Low: 교체 권장 시기 도래 (알람 출력 작동)

Q. AP 모델과 일반 모델의 차이는?

• S8VS-12024: 기본형 (디스플레이 없음)

• S8VS-12024A: 디스플레이 있음 (수명 표시)

• S8VS-12024AP: 디스플레이 있음 + 알람 출력 단자 포함 (가장 상위 모델)

5. 결선 및 치수 (Wiring & Dimensions)

(실제 설치 시 동봉된 매뉴얼을 반드시 참조하십시오)

• 입력 단자: L, N, Earth (보호 접지)

• 출력 단자: +V, -V (2쌍 제공으로 배선 용이)

• 알람 단자 (AP 모델): Emitter/Collector (Transistor Output)

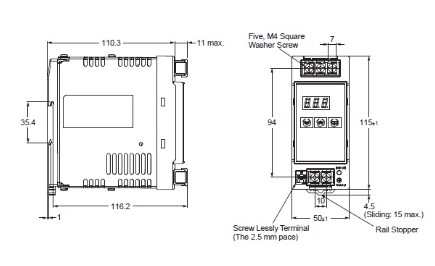

[치수 정보] 폭(Width)이 50mm로 매우 슬림하여 제어반 공간을 효율적으로 사용할 수 있습니다.

6. 주문 정보 (Ordering Info)

반도체 장비, 자동화 라인, 중요 제어 프로세스 등 **'전원 꺼짐이 허용되지 않는 중요 설비'**에 강력 추천합니다.

• 제조사: OMRON Corporation
