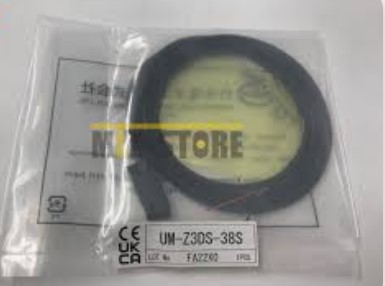

[TAKEX] UM-Z3DS-38S 컴팩트 초음파 센서

투명체, 필름, 액체까지 완벽 감지! 티칭 기능이 탑재된 고정밀 센서

• 🔍 어떤 물체든 감지 가능: 색상, 재질, 투명도에 상관없이 투명 필름, 유리, 검은색 물체, 액체 레벨 등을 정확하게 감지합니다.

• 📏 간편한 거리 설정 (티칭 기능): 복잡한 감도 조절 없이 버튼 하나로 최적의 감지 거리를 설정할 수 있습니다.

• 💧 강력한 환경 내구성: 먼지, 오일 미스트, 수분이 있는 열악한 산업 현장에서도 안정적으로 작동합니다 (IP67 등급).

• ⚡ 초소형 디자인: 좁은 공간에도 설치가 용이한 컴팩트한 사이즈입니다.

---

💡 상품 상세 설명

1. 광학 센서의 한계를 넘다

일반 포토 센서(광센서)로는 감지하기 어려운 투명한 유리, 얇은 투명 필름, 혹은 빛을 흡수하는 검은색 고무 등을 초음파(Ultrasonic) 방식을 통해 안정적으로 검출합니다.

2. 누구나 쉬운 '원터치 티칭' 설정

숙련된 기술자가 아니더라도 괜찮습니다. 센서 후면의 티칭(Teaching) 버튼을 누르는 것만으로 배경 물체와 감지 물체를 구분하여 자동으로 최적의 감도를 설정합니다.

• 일반 모드: 감지 물체가 있을 때만 ON

• 윈도우 컴퍼레이터 모드: 특정 거리 범위 내에 있을 때만 ON (상한/하한 설정 가능)

3. 컴팩트하지만 강력한 성능

UM-Z 시리즈는 앰프 내장형임에도 불구하고 매우 작은 크기를 자랑합니다. 기계 내부의 협소한 틈새나 컨베이어 측면 등 공간 제약이 있는 곳에 설치하기에 최적화되어 있습니다.

4. 다양한 출력 모드 지원

NPN 오픈 컬렉터 출력을 지원하며, 사용자의 제어 환경(PLC 등)에 맞춰 안정적인 신호 전달이 가능합니다. (※ 38S 모델의 구체적인 배선 사양 확인 필요)

---

1. 투명 용기 및 필름 공정: 투명 페트병, 유리병 유무 감지, 포장용 필름 이음매 감지

2. 액체 레벨 제어: 탱크 내의 액체 수위 감지 (비접촉 방식)

3. 이송 라인: 색상이 다양하거나 표면이 불규칙한 물체의 통과 감지

4. 반도체/전자 부품: 빛 반사가 심하거나 흡수되는 웨이퍼, PCB 기판 감지

---

⚙️ 기술 사양 (Specifications)

항목	상세 내용
모델명	UM-Z3DS-38S
검출 방식	확산 반사형 (Diffuse Reflective)
검출 거리	설정 범위 참조 (일반적으로 100mm ~ 300mm 내외)
검출 물체	투명체, 불투명체, 액체 등 초음파 반사가 가능한 물체
전원 전압	12 - 24V DC ±10%
소비 전류	35mA 이하
출력 모드	NPN 오픈 컬렉터 (최대 100mA)
응답 시간	2ms 이하 (고속 응답)
보호 구조	IP67 (IEC 규격)
사용 온도	-10 ~ +55℃ (결빙 없을 것)
재질	케이스: PBT / 진동자: 특수 코팅

(※ 위 사양은 UM-Z 시리즈의 일반적인 사양을 기반으로 작성되었습니다. 38S 모델의 특수 커넥터 타입이나 케이블 사양은 동봉된 데이터시트를 반드시 확인해주십시오.)

---

📐  배선도



• 갈색: +V (12-24V)

• 청색: 0V (GND)

• 흑색: 출력 (Output)

• 백색/핑크: 티칭 입력 또는 모드 설정 (모델에 따라 상이)
