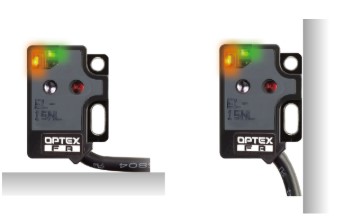

[OPTEX FA] EL-08NL 앰프 내장형 고정밀 레이저 센서

별도의 앰프 없이 구현하는 초정밀 감지의 세계

"작지만 강력합니다. 앰프 내장형 설계로 공간은 아끼고, 레이저의 정밀함은 그대로 유지했습니다."

1. 제품 개요 (Product Overview)

OPTEX FA EL-08NL은 앰프 분리형 센서의 번거로움을 없앤 앰프 내장형(All-in-One) 레이저 센서입니다. 가시광선 레이저 스팟을 사용하여 육안으로 광축 조정이 쉽고, 미세한 부품이나 작은 물체를 정확하게 검출할 수 있습니다. 공간 제약이 있는 설비나 정밀한 위치 결정이 필요한 공정에 최적화된 솔루션입니다.

2. 핵심 특장점 (Key Features)

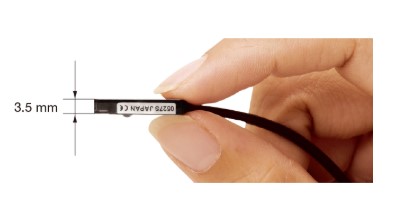

1. 앰프 내장형의 컴팩트 디자인

• 별도의 컨트롤러나 앰프 유닛을 설치할 필요가 없습니다.

• 좁은 기계 내부나 배선이 복잡한 환경에서도 손쉽게 설치가 가능하여 비용과 공간을 절약합니다.

2. 고정밀 레이저 스팟 (Pin-point Laser)

• 확산 반사형임에도 불구하고 초점 거리 80mm에서 매우 작은 빔 스팟을 형성합니다.

• LED 센서로는 검출하기 힘든 IC 칩, 미세 부품, PCB 상의 작은 홀 등을 안정적으로 검출합니다.

3. 시인성이 뛰어난 가시광 레이저

• Class 2 적색 레이저를 사용하여 빔 스팟을 눈으로 직접 확인할 수 있습니다.

• 설치 시 광축 정렬(Alignment) 시간을 획기적으로 단축시킵니다.

4. 우수한 내환경성

• 견고한 하우징 설계로 산업 현장의 진동과 먼지 속에서도 안정적인 내구성을 자랑합니다.

3. 주요 적용 사례 (Applications)

4. 기술 사양 (Specifications)

구매 전 필수 확인 사항입니다.

모델명: EL-08NL

• 검출 방식: 확산 반사형 (Diffuse Reflective)

• 검출 거리: 80mm (집광 타입)

• 광원: 적색 레이저 다이오드 (Class 2)

• 출력 모드: NPN 오픈 컬렉터

• 동작 모드: Light-ON / Dark-ON (선택 가능 혹은 모델별 상이)

• 응답 속도: 0.5ms 이하

• 보호 등급: IP67 (방수/방진)

• 전원 전압: DC 12-24V

•
