[SICK] WF2-40B410 초정밀 포크 센서 (Fork Sensor)



고속 공정을 위한 최고의 선택, 극한의 정밀함과 간편한 설정



1. 제품 개요 (Product Overview)

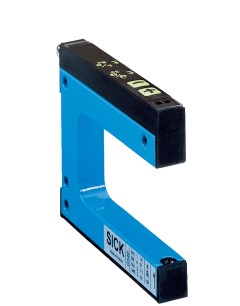

SICK WF2-40B410은 송신기와 수신기가 하나의 하우징에 통합된 'U'자형 포크 센서입니다. 별도의 정렬 작업이 필요 없어 설치가 매우 간편하며, 고속으로 이동하는 라벨, 마크, 부품 등을 오차 없이 감지합니다. 적외선 광원을 사용하여 불투명한 물체를 확실하게 검출하는 데 최적화되어 있습니다.

---



2. 핵심 특장점 (Key Features)

🚀 압도적인 반응 속도



• 최대 10kHz의 높은 스위칭 주파수를 지원하여 매우 빠른 컨베이어 벨트나 생산 라인에서도 놓치지 않고 감지합니다.

• 100µs의 짧은 응답 시간으로 미세한 위치 제어가 가능합니다.

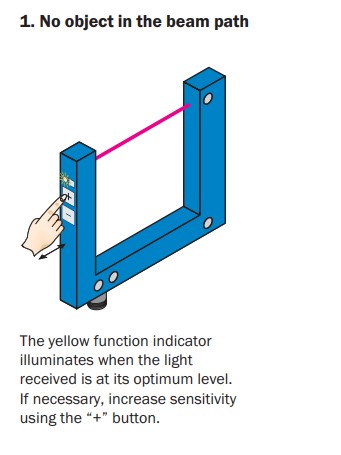

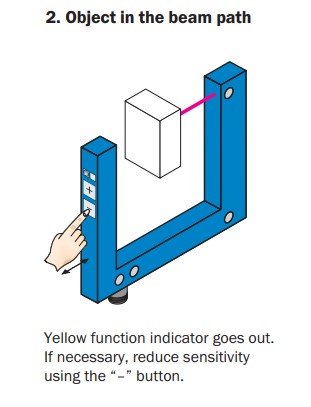

🛠️ 간편한 사용 및 설정 (Teach-in)



• 복잡한 설정 없이 센서 상단의 (+)/(-) 버튼을 통해 감도 조절이 가능합니다.

• Light/Dark Switching 모드를 손쉽게 전환할 수 있어 다양한 공정 환경에 유연하게 대처합니다.



🛡️ 견고한 내구성



• 충격과 진동에 강한 알루미늄 금속 하우징을 채택하여 플라스틱 제품 대비 현장 내구성이 뛰어납니다.

• IP65 보호 등급으로 먼지가 많은 산업 현장에서도 안정적으로 작동합니다.



🎯 정밀한 감지 능력



• 포크 너비 2mm의 좁은 감지 영역은 매우 얇은 물체나 미세한 엣지(Edge)를 정확하게 포착합니다.

• 적외선 LED 광원을 사용하여 주변 조명의 간섭을 최소화했습니다.

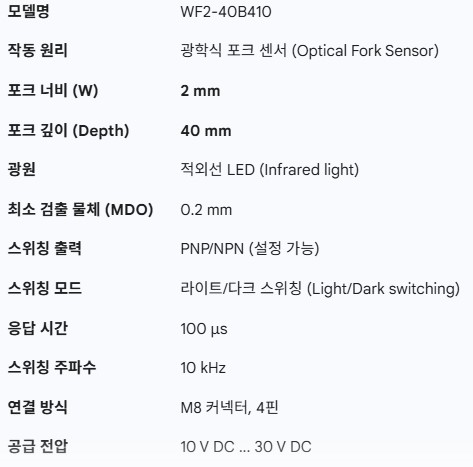

3. 기술 사양 (Specifications)

4. 주요 적용 분야 (Applications)



이 센서는 다음과 같은 공정에서 최적의 성능을 발휘합니다.

• 포장 산업: 투명/불투명 라벨 감지 및 위치 제어

• 전자 부품 제조: 소형 부품의 카운팅 및 유무 감지

• 인쇄 공정: 종이의 엣지(Edge) 제어 및 정렬 확인

• 일반 자동화: 고속 이송 물체의 트리거 신호 생성

---

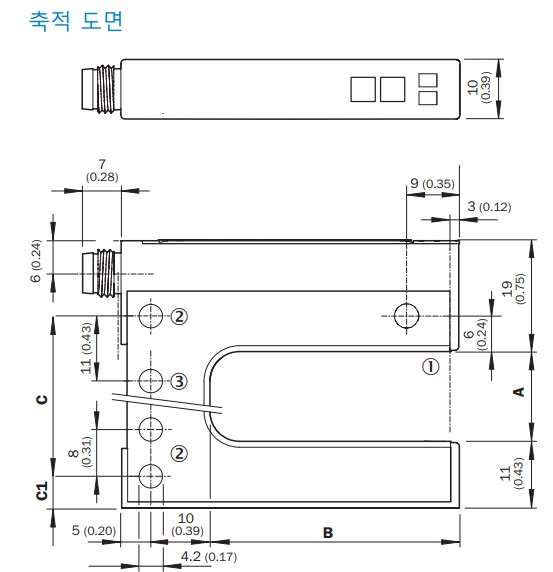

5. 도면 및 치수 (Dimensions)



설치 전 공간 확보를 위해 상세 치수를 확인하십시오.

• 너비: 10 mm

• 높이: (상세 도면 참조)

• 깊이: 57 mm (센서 바디)

---



💡 구매 전 체크 포인트



1. 감지하고자 하는 물체의 크기가 포크 너비(2mm)를 통과할 수 있는지 확인하십시오.

2. 물체가 포크 깊이(40mm) 안쪽으로 충분히 진입하는지 확인하십시오.

3. 사용 중인 케이블 커넥터가 M8 4핀 타입인지 확인하십시오.
