[OPTEX] CD22-35AM12 초소형 레이저 변위 센서

세계 최소급 컴팩트 사이즈 | 4-20mA 아날로그 출력 | M12 커넥터 타입

💡 제품 개요 (Product Overview)



"협소한 공간에서도 마이크로 단위의 정밀 측정"

CD22-35AM12는 명함 절반 크기보다 작은 세계 최소 클래스의 사이즈를 자랑하는 레이저 변위 센서입니다. 단순한 유무 감지를 넘어, 물체의 높이, 두께, 변위량을 정밀하게 측정하여 4-20mA 아날로그 신호로 출력합니다. M12 커넥터 방식을 채택하여 설치와 유지보수의 편의성을 극대화했습니다.

---



🚀 핵심 특징 (Key Features)

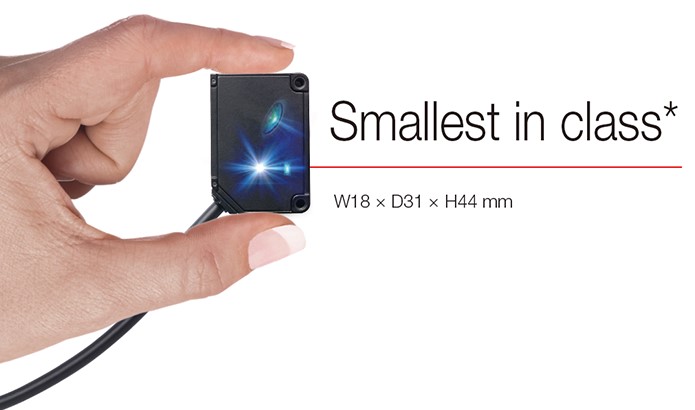

1. 독보적인 컴팩트 디자인 (Ultra-Compact)



• 크기: 17 x 44 x 20 (W x D x H) mm의 초소형 사이즈.

• 일반적인 레이저 변위 센서가 들어가기 힘든 로봇 암(Arm) 끝단이나 복잡한 설비 내부 틈새에도 설치가 가능합니다.

• 가벼운 무게로 가동부의 부하를 줄여줍니다.



2. 정밀한 변위 측정 및 아날로그 출력



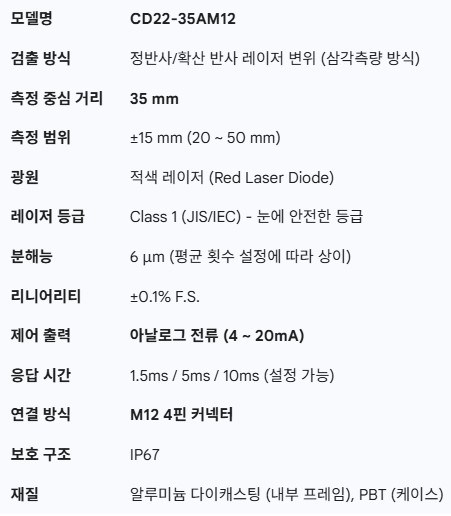

• 측정 중심 거리: 35mm

• 측정 범위: ±15mm (20 ~ 50mm 구간)

• 출력 방식: 4-20mA 전류 출력 (Analog Current)

• PLC나 제어기기와 연결하여 실시간으로 변화하는 측정값을 전송, 정밀한 피드백 제어가 가능합니다.



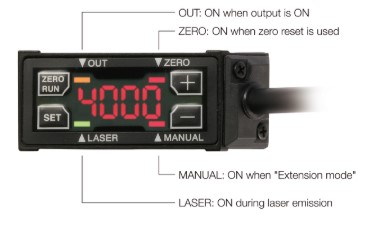

3. 'Tri-CORE' 최적화 기술



• OPTEX만의 독자적인 보정 알고리즘인 Tri-CORE 기술이 적용되어 있습니다.

• 검은색 고무, 반짝이는 금속 등 표면 상태가 다른 물체가 혼재된 라인에서도 측정 오차를 최소화하고 안정적인 값을 출력합니다.



4. 유지보수가 쉬운 M12 커넥터



• 케이블 일체형이 아닌 M12 4핀 커넥터 타입을 채택했습니다.

• 센서 교체 시 케이블 전체를 다시 배선할 필요 없이, 커넥터만 분리하여 신속하게 교체할 수 있어 설비 가동 중단 시간(Downtime)을 줄여줍니다.

---



🏭 추천 활용 분야 (Applications)



• 이차전지(배터리) 공정: 전극 시트의 두께 측정 및 루프 제어

• 로봇 조립 라인: 부품의 정밀 위치 결정 및 안착 확인

• 디스펜싱 공정: 노즐과 기판 사이의 거리 일정 유지

• 품질 검사: 부품의 뒤틀림(Warpage) 측정, 단차 검사, 이중 적재 감지

🔌 배선 정보 (M12 Connector Pinout)



표준 M12 4핀 커넥터를 사용합니다. (센서 측면 기준)

1. 갈색 (Brown): +V (DC 12-24V 전원)

2. 흰색 (White): 아날로그 출력 (4-20mA)

3. 청색 (Blue): 0V (GND)

4. 검정 (Black): 미사용 (또는 모델에 따라 레이저 OFF 제어 입력)

---

구매 전 체크 포인트!

• CD22-35AM12는 스위치 출력(ON/OFF)이 아닌, 거리 값을 연속적인 전류 신호로 보내주는 아날로그 타입입니다.

• 단순 유무 감지가 목적이라면 CD22-35N (NPN) 같은 스위치 타입 모델을 선택하셔야 합니다.

• 4-20mA 전류 입력을 받을 수 있는 PLC나 인디케이터가 있는지 확인해 주세요.
