터크(TURCK) 유도형 센서 BI1-EH04K-AN6X

제품 개요

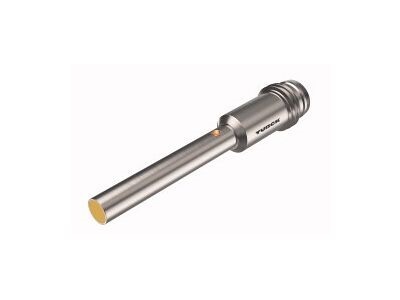

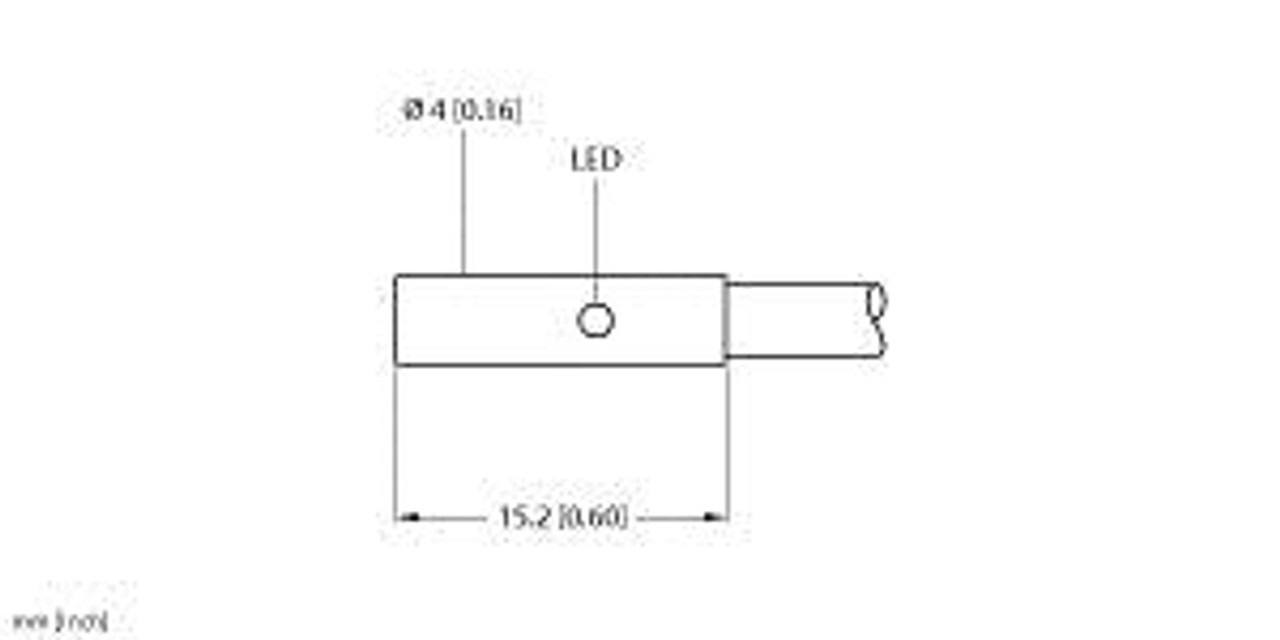

BI1-EH04K-AN6X는 금속 물체를 비접촉식으로 정밀하게 감지하는 유도형 근접 센서입니다. 지름 4mm의 매끈한 원통형 디자인으로 좁은 공간에도 쉽게 설치할 수 있으며, 견고한 스테인리스 스틸 하우징으로 열악한 산업 환경에서도 안정적으로 작동합니다. 1mm의 정격 감지 거리와 2kHz의 빠른 스위칭 주파수로 생산 라인 자동화 및 정밀 위치 감지 애플리케이션에 최적화된 솔루션을 제공합니다.

---



주요 기술 사양 및 특징



• 높은 신뢰성: 오차율이 적은 정밀한 감지 능력을 제공합니다.

  • 정격 스위칭 거리: 1mm

  • 반복 정확도: 전체 스케일의 ≤2%

  • 온도 편차: ≤ ±10%

  • 히스테리시스: 10%

• 견고한 내구성: 튼튼한 하우징과 높은 보호 등급으로 다양한 환경에서 안정적인 성능을 보장합니다.

  • 하우징 재질: 스테인리스 스틸 (1.4305 / AISI 303)

  • 보호 등급: IP67 (먼지로부터 완벽하게 보호되며, 일시적 침수에 대한 보호)

  • 진동 및 충격 저항: 55Hz (1mm), 30g (11ms)

  • MTTF: 2283년 (SN 29500 기준), 긴 수명으로 유지보수 비용 절감

• 뛰어난 전기적 성능: 안정적인 전원 공급과 출력 기능을 지원합니다.

  • 작동 전압: 10…30 VDC

  • 출력 기능: 3선, NO (Normally Open) 접점, NPN 출력

  • 스위칭 주파수: 2kHz

  • 보호 기능: 단락, 역전압, 단선 보호 기능 내장

• 간편한 설치 및 연결: 편리한 케이블 타입 연결 방식과 LED 상태 표시등을 제공합니다.

  • 케이블: Ø3.3 mm, 2m 길이, PUR 재질

  • 코어 단면적: 3 x 0.14 mm²

  • 스위칭 상태 표시: 노란색 LED

---



적용 분야



• 로봇 공학 및 자동화 시스템

• 컨베이어 시스템의 위치 감지

• 금속 부품의 존재 및 부재 확인

• 기계 부품의 최종 위치 제어

• 정밀 조립 라인의 센싱
